• Bouw een netwerk in PT met als netID 172.30.64.0/18 met 3 PC's en een server. Geef de PC's adressen aan het begin van het netwerk, geef de server het voorlaatste adres in dit netwerk.
• Printscreen in simulatiemode van een HTTP pakket van PC2 naar de server (de webservice start automatisch)
• Schrijf het volgende op: Destination Port, Source Port, TTL, sequence number

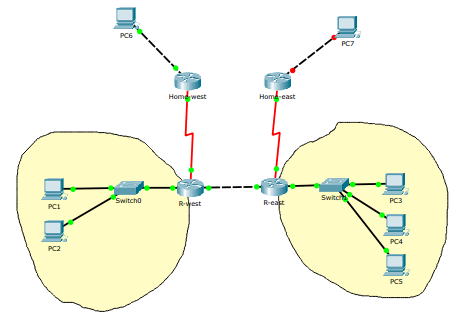

klik op deze link om de oefening te downloaden: pt-test_mechelen-2015

De routers in dit netwerk zijn geleverd door een gespecialiseerde firma en zijn perfect geconfigureerd. Beter is er af te blijven.
De pc's en de switches zijn door de eigenaar van het bedrijf, met enige kennis van netwerken, verbonden en geconfigureerd. Toch zijn er problemen ...
zorg ervoor dat iedereen naar iedereen kan pingen ..

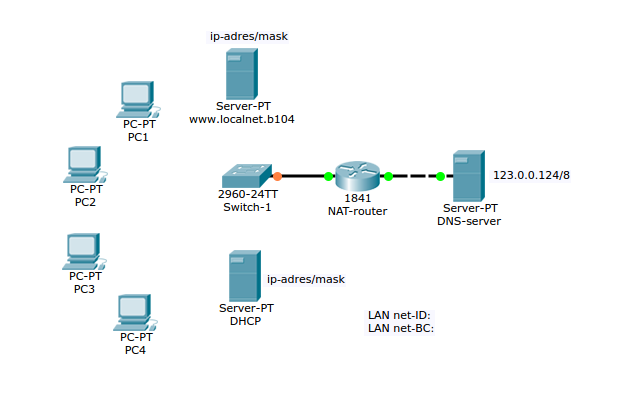

klik op de volgende link om de pkt te downloaden: pt-nat-exa-14dec2017

Open de oefening pt-nat-exa-14dec2017.pkt met PacketTracer.
Sla die vervolgens op als pt-nat-examen-<uwnaam>.pkt


• (2) Stel de ip-configuratie van de DNS-server statisch in (kijk naar de publieke kant van de router)
• (2) Zoek aan de hand van de routerconfiguratie Net-ID en Net-BC van het LAN
• (-) Verbind DHCP-server, WEB-server en de 4 PC's met de switch
• (2) De server www.localnet.b104 krijgt het eerste bruikbare IP-adres van het LAN, configureer de web-server met dit statisch adres, vergeet de default-gateway en de DNS niet.
• (2) zet de web-service aan en editeer de webpagina index.html
• (1) Stel in de DNS-server op de dns-service het adres van de web-server correct in.
• (1) De DHCP server krijgt het tweede bruikbare IP-adres van het LAN, configureer de DHCP-server met dit statisch adres
• (2) Configureer de DHCP-service met een scope van 6 adressen beginnende bij het vierde bruikbare adres, zorg voor een default gateway en een DNS-server
• (-) Zet de vier PC's in DHCP
• (-) Zorg ervoor dat je de website kan zien door www.localnet.b104 in te tikken in de PT-browser van één van de vier PC's; de docent pikt een willekeurige PC in je PT uit om dit te testen ... (als dit niet werkt krijg je maximaal 5/12)

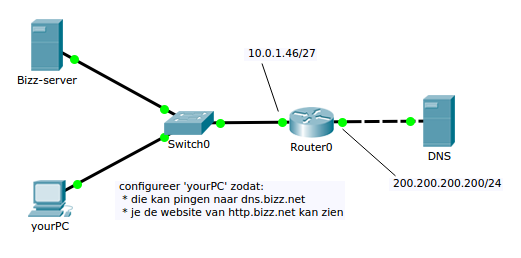

configureer yourPC zodat:

• die kan pingen naar dns.bizz.net
• je de website van http.bizz.net kan zien

  klik op de volgende link om de pkt te downloaden: ipv4-config-1



klik op de volgende link om de pkt te downloaden: ipv4-config-2



klik op de volgende link om de pkt te downloaden: DNS-behind-NAT

bekijk deze opstelling … de routers zijn correct geconfigureerd ...


• zet het LAN-ip-adres van de NAT-router in een tekstvenster, naast zijn LAN interface.
• geef een statische ip-configuratie (address/mask/gateway/DNS) aan PC1
• schrijf dit op
• probeer de NAT-router te pingen. (als dit niet lukt zoek de fout op je PC)
• probeer daarna de DNS-server te pingen. Dit werkt echter nog niet:
  geef de DNS dan een correcte ip-configuratie (address mask gateway). (kijk naar de router met naam Provider om gateway en netmask te vinden; het adres van de DNS-server is al vermeld naast de server)
• ping opnieuw vanaf PC1 naar de DNS
• zet nu een DHCP server in je LAN, op adres 192.168.1.200 en met als naam DHCP, gebruik een scope van 192.168.1.101 t.e.m. 110 - stel gateway, DNS en domeinnaam examen.net in als dhcp-opties.
• zet alle PC's in DHCP -- test of je overal de DNS kan pingen
• doe een nslookup van webmail
• geef een correcte ip-configuratie aan de server webmail

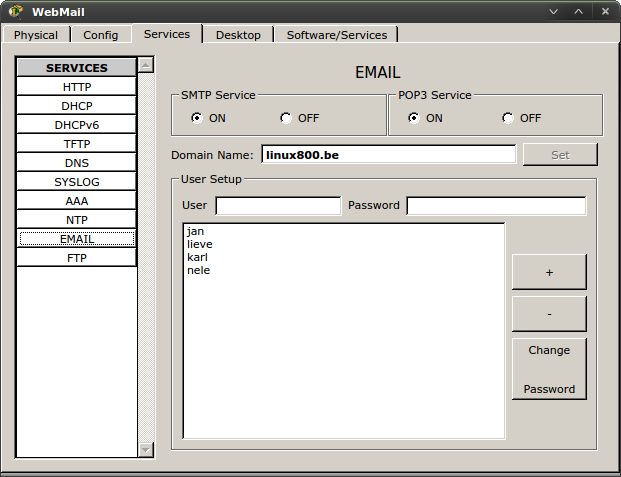

• configureer de mailservice (voeg minstens drie mailaccounts toe met de '+' - knop)



• verstuur een email vanaf PC1 van de eerste mail-user naar zichzelf (TABblad Desktop -> derde rij links). Ontvang je die email?
• geef elke PC een mail-account, en probeer mails naar mekaar te sturen
