netwerken opgelegd werk examen

nawoord: ik ben niet geinteresseerd in printscreens van wat dan ook, niet van een pc, niet van een router, niet van een switch. Een show run, zonder de lege uitroeptekens, en misschien een show vlan brief, is het enige wat me echt interesseert, en een kort antwoord op de vraag waarom je dit zo of zus doet in 20 woorden per beslissing. Voor mij is documentatie een waarom en uitleg over de moeilijke dingen, niet van het triviale. Iedereen kan met packettracer werken en een ip-adres instellen op een PC. Dat kun je noteren in een document op 1 tekst regel, niet op een half blad. Je kan dat, en sommigen doen dat ook, gewoon als tekst in PT toevoegen naast, boven of onder elke machine.

belangrijk: zet ssh op alle routers aan (key van 2048) en zorg ervoor dat telnet niet meer werkt, lever voor elke oefening een PKT bestand en een PDF bestand in.

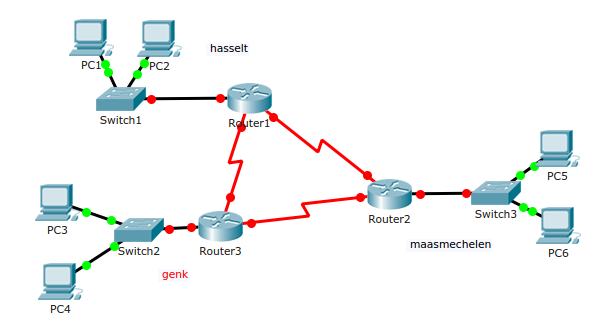

  1. legacy subnetting

    Verdeel 173.24.5.0/25 in 3 sub-netwerken
    Het grootste subnet, Hasselt, heeft 18 hosts, Genk heeft er 12 en Maasmechelen 8.
    Zorg voor static-routing met fail-over redundancy.
    In het hoofdkantoor staat een DHCP-server.

    Documenteer uw werk in PKT en PDF
    netwerken2-exa-oef-1



  2. variable subnetting

    Richco betaalt aan U een $50K cash bonus, als je hun netwerk correct kunt subnetten.
    Central Office: 97 hosts
    4 remote sites: 4, 10, 27 and 60 hosts
    Headoffice is verbonden via een 1941-router via 4 seri-ele lijnen in 128000kbps met de 1841-routers van de remote sites.
    Ze hebben nu 202.3.71.0/24 en denken niet onmiddellijk aan de toekomst, die wordt later gepland. Het moet gewoon NU werken a.s.a.p.
     :
    Documenteer uw werk in PKT en PDF

  3. e-mail en wireshark

    De volgende 3 SNIFS lever je in als TXT-bestand.
    Lever tevens een PDF-in met de verklaring van elke protocol-primitive-command die je snift.

    • doe een wireshark export in TXT (alleen packet summary line), correct filter zodat er alleen ARPs en TCP-handshake en TCP-keep-alive pakketten te zien zijn.
      SNIF: SMTP -- stuur 3 messages naar je eigen mailbox in studentXY@linux800.be

    • doe een POP3 wireshark export in TXT (alleen packet summary line) correct filter zodat er alleen eventuele ARPs en TCP-handshake en TCP-keep-alive pakketten te zien zijn. Gebruik outlook express in w2k en
      SNIF: ontvang je 3 berichten in POP3

    • herhaal de eerste stap: stuur 3 SMTP-messages, dit keer zonder snif
      daarna doe je een wireshark export in TXT (alleen packet summary line) correct filter zodat er alleen ARPs en TCP-handshake en TCP-keep-alive pakketten te zien zijn. Gebruik outlook express in w2k en
      SNIF: ontvang je 3 berichten in IMAP4

  4. ipv6 en tshark

    SNIF ipv6 met T-shark vanuit personal ubuntu-server;
    export in TXT 2 pakketten: neighbor sollicitation en advertissement die bij mekaar horen. Deze keer willen we de message packet detail as displayed ICMPv6. Leg daarna uit in je PDF wat beide pakketten.
    link: https://www.wireshark.org/docs/man-pages/tshark.html

  5. opzoekwerk

    persoonlijk uitleg in PDF(geen cut en paste) over
    (1) scope global temporary deprecated dynamic valid_lft 462886sec preferred_lft 0sec
    (2) scope global temporary dynamic valid_lft 548684sec preferred_lft 29684sec
    (3) scope global dynamic valid_lft 573055sec preferred_lft 54655sec
    (4) scope link valid_lft forever preferred_lft forever
    (5) scope global valid_lft forever preferred_lft forever
    (6) scope host lo valid_lft forever preferred_lft forever
