examen netwerken 1 - NWBH avond syntra-ab mechelen 2017-18 - 14 dec 2017

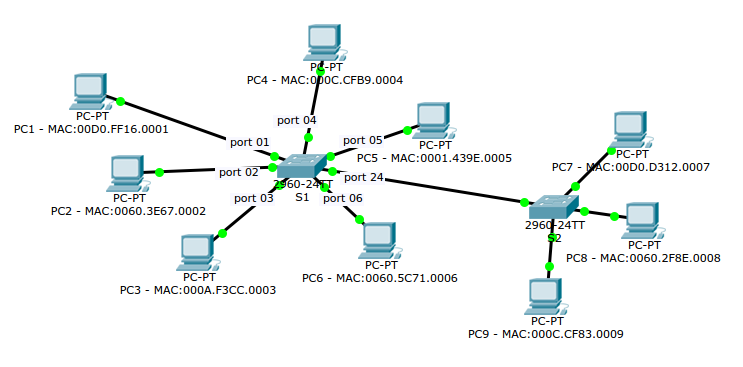

  1. switch simulatie schema

    switch-simulatie-template



  2. PT-challenge 1

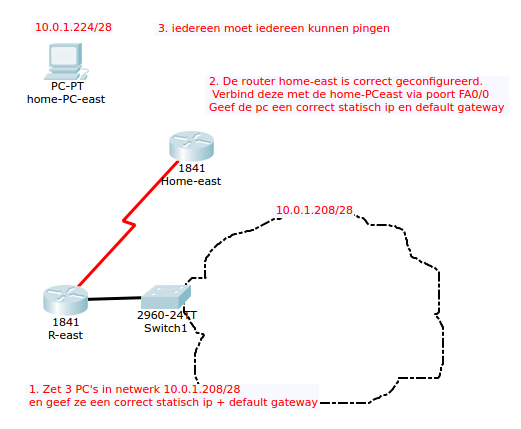

    exa2017dec14

    klik op de volgende link om de pkt te downloaden: exa2017dec14

    Open de oefening exa2017dec14.pkt met PacketTracer.
    Sla die vervolgens op als examen2017dec14-<uwnaam>.pkt
    Save regelmatig.
    Lever uw oplossing in op de moodle-server: https://opleiden.syntra-ab.be/moodle/login/index.php


    • (3) Zet 3 PC's in netwerk 10.0.1.208/28 en geef ze een correct ip-configuratie (addr/mask gateway)
    • (2) Verbind de router via FA0/0 met home-PC-east
    • (3) Geef pc home-PC-east een correcte ip-configuratie (addr/mask gateway)
    • Iedereen moet iedereen kunnen pingen (denk eraan dat het pingen in PT traag op gang komt ...) (als dit niet werkt krijg je maximaal 3/8)

  3. PT-challenge 2

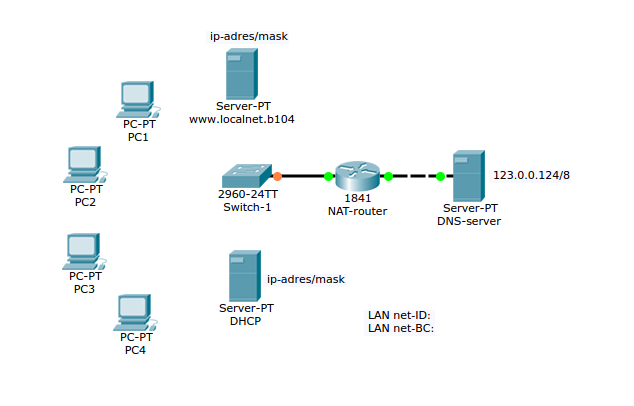

    pt-nat-exa-14dec2017

    klik op de volgende link om de pkt te downloaden: pt-nat-exa-14dec2017

    Open de oefening pt-nat-exa-14dec2017.pkt met PacketTracer.
    Sla die vervolgens op als pt-nat-examen-<uwnaam>.pkt
    Save regelmatig.
    Lever uw oplossing in op de moodle-server: https://opleiden.syntra-ab.be/moodle/login/index.php


    • (2) Stel de ip-configuratie van de DNS-server statisch in (kijk naar de publieke kant van de router)
    • (2) Zoek aan de hand van de routerconfiguratie Net-ID en Net-BC van het LAN
    • (-) Verbind DHCP-server, WEB-server en de 4 PC's met de switch
    • (2) De server www.localnet.b104 krijgt het eerste bruikbare IP-adres van het LAN, configureer de web-server met dit statisch adres, vergeet de default-gateway en de DNS niet.
    • (2) zet de web-service aan en editeer de webpagina index.html
    • (1) Stel in de DNS-server op de dns-service het adres van de web-server correct in.
    • (1) De DHCP server krijgt het tweede bruikbare IP-adres van het LAN, configureer de DHCP-server met dit statisch adres
    • (2) Configureer de DHCP-service met een scope van 6 adressen beginnende bij het vierde bruikbare adres, zorg voor een default gateway en een DNS-server
    • (-) Zet de vier PC's in DHCP
    • (-) Zorg ervoor dat je de website kan zien door www.localnet.b104 in te tikken in de PT-browser van één van de vier PC's; de docent pikt een willekeurige PC in je PT uit om dit te testen ... (als dit niet werkt krijg je maximaal 5/12)
