opdracht 6: / PT / subnetting / OSPF /
begin met een pakkettracer bestand (xyz.pkt)
plaats alle pc's, routers en switches op je PKT
...
In een verzekeringsmaatschappij met 2 regionale kantoren en 4 locale agentschappen,
moeten er 6 netwerken worden berekend, en later uitgerold met als basis: 200.200.64.0/20
verdeel eerst 200.200.64.0/20 in 4 delen
en daarna deel 3 en deel 4 nog eens in 2 delen
je hebt dan 2 grote netwerken met netmask /22
en 4 kleinere netwerken met netmask /24.
het volledige netwerk start bij 200.200.64.0/20 en gaat t.e.m. 200.200.79.255
verdeel eerst 200.200.64.0/20 in 4 delen
HQ (/22 -- net1) 200.200.64.0/22 1022 hosts
RISCS and CLAIMS (/22 -- net2) 200.200.68.0/22 1022 hosts
NET3 (/22 -- net3) 200.200.??.0/22 1022 hosts
NET4 (/22 -- net4) 200.200.??.0/22 1022 hosts
.
daarna verdeel je net3 en net4 telkens in 2 netwerken
HASSELT ( /xy ) net31 200.200.??.0/24 254 hosts
GENT ( /xy ) net32 200.200.??.0/24 254 hosts
ANTWERPEN ( /xy ) net41 200.200.??.0/24 254 hosts
NAMUR ( /xy ) net42 200.200.??.0/24 254 hosts
.
er zijn dan nog ongebruikte addressn, schrijf die op ...

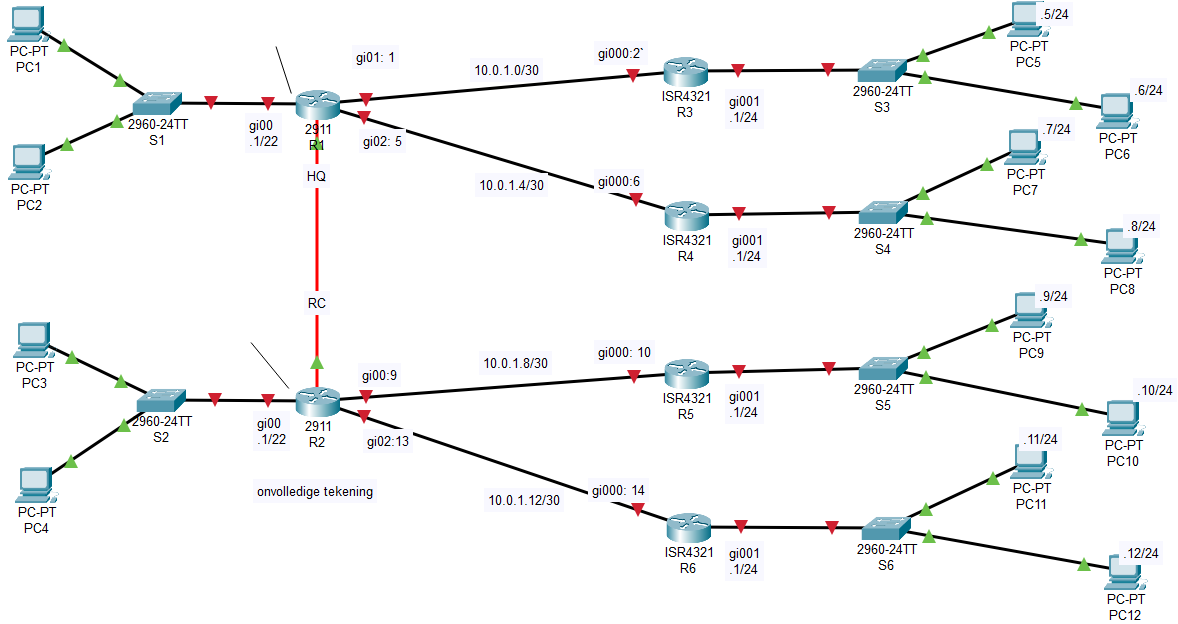

op de tekening zien we 6 subnetten
- PC1, PC2, S1 en GI00 van R1 horen bij HQ (headquarters)
- PC3, PC4, S2 en Gi00 van R2 horen bij RC (risks and claims)
- PC5 en PC6 horen bij hasselt
- PC7 en PC8 horen bij gent
- PC9 en PC10 horen bij antwerpen
- PC11 en PC12 horen bij namur
er zijn ook 5 verbindingsnetwerken:
HQ naar RC: 10.1.1.0/30 met 2 ips: 10.1.1.1 en 10.1.1.2 / 10.1.1.3 is de BC
R1 -> R3 netID 10.0.1.0/30 vul zelf in
R1 -> R4 netID 10.0.1.4/30 vul zelf in
R2 -> R5 netID .... vul zelf in
R2 -> R6 netID .... vul zelf in
configureer alle pc's correct met ip-addr, netmask en gateway
configureer alle interfaces van alle routers correct
test de 5 point-to-point lijnen
configureer OSPF op alle routers met de juiste netwerken
kan je na deze config iedereen pingen van overal?
