test 05 (dag 6) -- 22 dec 2017
(30) Gekwoteerde PT-oefening:
klik op de volgende link om de pkt te downloaden: pt_test5_sysbh_asse17-18_ip4
LEES EERST DE VOLLEDIGE OPDRACHT vooraleer je iets doet ...
JA JA, HELEMAAL TOT ONDERAAN ...

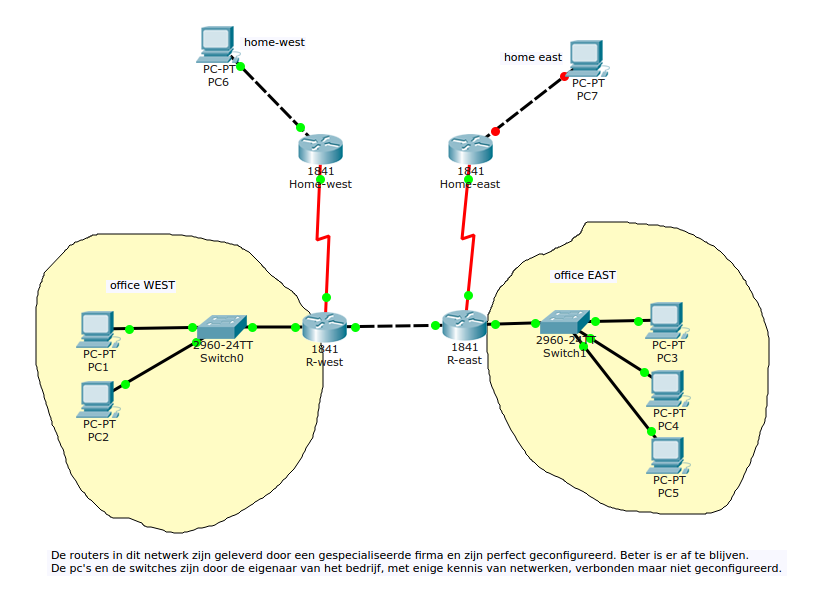

Bekijk het hogere netwerk.
Alle routers zijn OK.
Kijk naar de ip-configuratie in de eindpunten van de routers in de netwerken office EAST en WEST, home east en west:
Als je met de muiswijzer op het groene (klik FastForwardTime als ze nog oranje zijn) connectiepunt van R-east komt, komt er een pop-up met FA01.
Als je dan met met de muiswijzer op de router zelf staat, komt er een pop-up met hierin o.a. de IPv4-config van R-east--FA01: 10.0.1.214/28.
- (8) Maak een tabel met ROUTER-naam, poort, ip-addres, netmask, net-ID, net-BC voor alle vier de routers, voor de interne netwerken (die beginnen alle met 10)
router | port | ipv4-adres | mask | net-ID | net-BC ---------------------------------------------------------------- R-east | FA01 | 10.0.1.214 | /28 | xx.xx.xx.xx | xx.xx.xx.xx R-west |(port)| ... R-xxxx |(port)| .. ... - (4) Aan de hand van de tabel kun je dan ip-adres / netmask / gateway berekenen, voor elke PC in zijn netwerk.
Schrijf ze allemaal op in een tweede tabel ...PC-1 | ip-adres | netmask | gateway ... PC-2 | .... ... - (14) Stel ze daarna in ...
- (4) In router Home-east zit de kabel in de verkeerde FA, corrigeer dit.
Kan iedereen nu iedereen pingen?
