exa net architecture mech 6 dec 2021


PT challenge 1

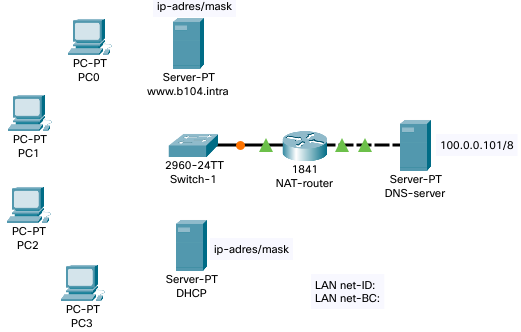

Download de PT-oefening:

pt-nat-exa-20211206

klik hier voor de pkt file: pt-nat-exa_20211206_uwnaam.pkt

Open de oefening PT-NAT-exa_20211206_uwnaam.pkt met PacketTracer.
Sla die vervolgens reeds op als PT-NAT-exa_20211206<uwnaam>.pkt
Save regelmatig.

  • (1) Zoek aan de hand van de routerconfiguratie Net-ID en Net-BC van het LAN -- zet ze allebei rechtsonder het schema.
  • (1) Verbind DHCP-server, WEB-server en de 4 PC's met de switch
  • (1) De server www.b104.intra krijgt het eerste bruikbare IP-adres van het LAN, configureer de web-server met dit statisch adres, vergeet de default-gateway niet. Pas de website aan!!!
  • (1) Stel op de DNS-server (dns-service) het adres van de web-server correct in.
  • (1) De DHCP server krijgt het tweede bruikbare IP-adres van het LAN, configureer de DHCP-server met dit statisch adres
  • (1) Configureer de DHCP-service met een scope van 6 adressen beginnende bij het vierde bruikbare adres, zorg voor een default gateway en een DNS-server
  • (1) Zet de vier PC's in DHCP
  • (1) Zorg ervoor dat je de website kan zien door www.b104.intra in te tikken in de PT-browser (soms moet je 10 seconden wachten -- of een tweede keer proberen) -- de docent pikt bij de kwotering een willekeurige PC in je PT uit om dit te testen ...
  • sla je oplossing op en email naar bert.educ@

-- hoewel bovenstaande punten gelden per uitgevoerde taak, kan je nooit meer dan de helft van de punten krijgen als de docent vanaf een willekeurige pc de website niet kan zien.


PT challenge 2

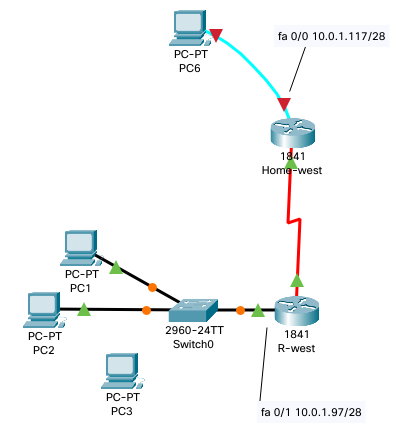

Download de PT-oefening:

pt-exa-2_20211206

klik hier voor de pkt file: pt-exa-2_20211206_uwnaam.pkt

Open de oefening pt-exa-2_20211206_uwnaam.pkt met PacketTracer.
Sla die vervolgens reeds op als PT-NAT-exa_20211206<uwnaam>.pkt
Save regelmatig.

  • De Routers zijn goed geconfigureerd, blijf er af.
  • Kijk naar de adressen van de routers om Net-ID en Broadcast van thuisnetwerk en bedrijfsnetwerk te berekenen.
  • Geef correcte ip-configuraties aan alle 4 PC’s
  • Troubleshoot de verbinding met PC6

Zorg ervoor dat iedereen iedereen kan pingen.
Sla je oplossing op en email naar bert.educ@
