oplossing examen netwerken advanced 30 mei 2016 // netwerkbeheer vdo JAN 2016

  1. EXAMEN formulier PDF

    klik hier voor de downloadable versie van het EXAMENFORMULIER

  2. PT-oefening op RIPv2

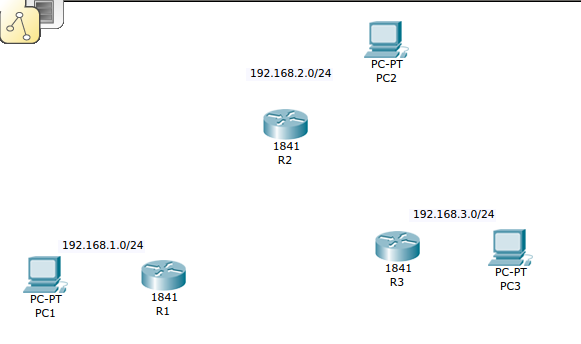

    exa-ripv2

    klik hier op om OEFENING RIPv2 te downloaden

    klik hier voor de oplossing

    puntenverdeling:
    Geef alle PC's een correcte config: 10%
    Geef alle router-Fa0/x een correcte config: 10%
    correcte subnetten (ip-adressen) en config seriële verbinding: 10% per subnet
    correcte clockrate seriële verbinding etc: 5% per subnet
    correcte ripv2: 10% per router
    alles werkt: 5%

  3. PT-oefening op VLANS

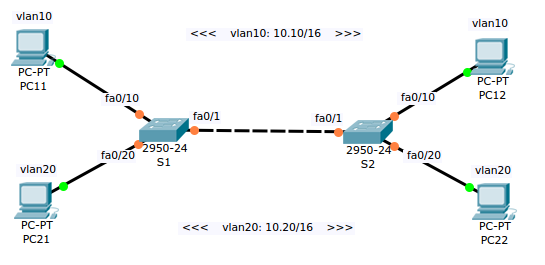

    exa-vlans

    klik hier op OEFENING VLAN te downloaden

    NOTA voor TEACHER: volgende versie met /8 op PC's zodat VLAN's testbaarder zijn
    klik hier voor de oplossing met een /8


    puntenverdeling:
    Geef alle PC's een correcte config: 30%
    Trunk line up twee kanten: 30%
    beide VLAN's op twee kanten: 30%
    alles werkt: 10%

  4. PT-oefening op SSH // router on a stick

    vlan-r-o-s

    klik hier om OEFENING Router on a stick / SSH te downloaden

    klik hier voor de oplossing

    puntenverdeling:

    SWITCH SSH: --6--

    • S1 configure ip vlan 1: 1
      S1(config)#int vlan 1
      S1(config-if)#ip addr 10.1.0.254 255.255.0.0
      S1(config-if)#no shut
    • S1 ip domain-name / crypto key /: 1
      S1(config)#ip domain-name thisdomain.net
      S1(config)#crypto key generate rsa
    • S1 user admin secret ssh12345: 1
      S1(config)#user admin secret ssh12345
    • vty 0 15 login local // transport input ssh: 1
      S1(config-line)#login local
      S1(config-line)#transport input ssh
    • enable secret en12345: 1
      S1(config)#enable secret en12345
    • configuratie LAPTOP/testPC: 1

      R-O-S --4--
    • S1 fa0/1 switchport mode trunk: 1
      S1(config)#int fa 0/1
      S1(config-if)#switchport mode trunk
    • ROS fa0/1 no shut: 1
      R-O-S(config)#int fa0/1
      R-O-S(config-if)#no shut
    • ROS 1.10/20 encap / ip addr: 2
      R-O-S(config-subif)#int fa0/1.10
      R-O-S(config-subif)#encapsulation dot1Q 10
      R-O-S(config-subif)#ip addr 10.10.0.1 255.255.0.0
      R-O-S(config-subif)#int fa0/1.20
      R-O-S(config-subif)#encapsulation dot1Q 20
      R-O-S(config-subif)#ip addr 10.20.0.1 255.255.0.0


      EXTRA --5--
    • int fa0/1.1 / encap / ip addr: 2
      R-O-S(config)#int fa0/1.1
      R-O-S(config-subif)#encapsulation dot1q 1
      R-O-S(config-subif)#ip addr 10.1.0.1 255.255.0.0
    • SSH werkt en telnet niet: 3
      R-O-S(config)#ip domain-nam thatdomain.org
      R-O-S(config)#crypto key gen rsa
      R-O-S(config)#user admin secret ssh12345
      R-O-S(config)#line vty 0 15
      R-O-S(config-line)#login local
      R-O-S(config-line)#transport input ssh
      R-O-S(config-line)#exit
