static routing 0.1

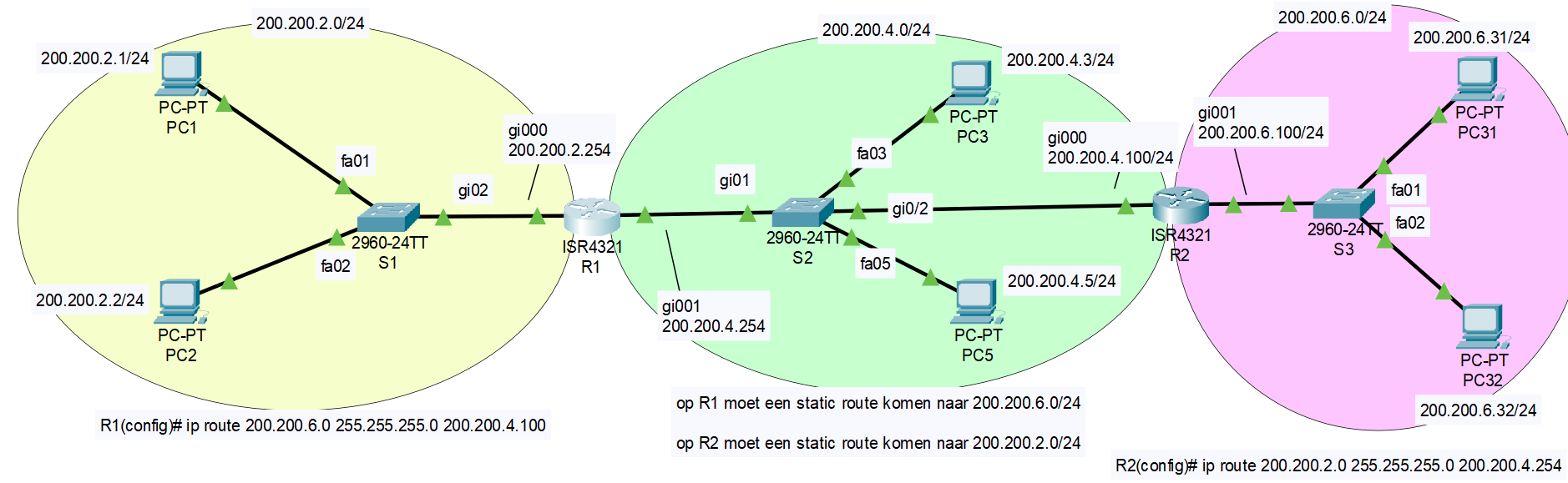

Dit is een uitgebreid voorbeeld met 3 netwerken, opgedeeld door 2 routers:

Je kan de tekening nabouwen in packettracer,
of die hier downloaden: 3-networks-2-routers

R1, een router van het type 4321, is verbonden met 2 netwerken:

links via interface Gi-0/0/0 met netwerk 200.200.2.0/24

rechts via interface Gi-0/0/1 met netwerk 200.200.4.0/24

!!! config interfaces R1:
!
interface GigabitEthernet0/0/0
ip address 200.200.2.254 255.255.255.0
!
interface GigabitEthernet0/0/1
ip address 200.200.4.254 255.255.255.0
!

R2, ook een router van het type 4321, is eveneens verbonden met 2 netwerken:

links via interface Gi-0/0/0 met netwerk 200.200.4.0/24
rechts via interface Gi-0/0/1 met netwerk 200.200.6.0/24
```
!!! config interfaces R2:
!
interface GigabitEthernet0/0/0
ip address 200.200.4.100 255.255.255.0
!
interface GigabitEthernet0/0/1
ip address 200.200.6.100 255.255.255.0
!
```
Test zelf wie wat kan pingen ...

PC1 en PC2 kunnen mekaar pingen, maar ook naar PC3 en PC5
PC1 en PC2 kunnen echter niet pingen naar PC31 of PC32

PC31 en PC32 kunnen mekaar pingen en ook PC3 en PC5
PC31 en PC32 kunnen echter niet pingen naar PC1 of PC2

Beide routers zijn verbonden met het centrale NET 200.200.4.0/24 maar ze kunnen er niet voorbij ...

R1 weet niet hoe hij naar 200.200.6.0/24 moet pingen
R2 weet niet hoe hij naar 200.200.2.0/24 moet pingen

om hieraan tegemoet te komen moeten we manueel (statisch) beide routers vertellen waar de onbekende netwerken zich bevinden:

op R1 moet een static route komen naar 200.200.6.0/24
..
dat doen we met:

R1(config)# ip route 200.200.6.0 255.255.255.0 200.200.4.100

vertaald in het nederlands: om naar 200.200.6.0 te gaan gebruik je 200.200.4.100 (en dat is de gi000 interface van R2)
R2 weet immers waar het netwerk 200.200.6.0/24 zich bevindt.

op R2 moet een static route komen naar 200.200.2.0/24
..
dat doen we met:

R2(config)# ip route 200.200.2.0 255.255.255.0 200.200.4.254

vertaald in het nederlands: om naar 200.200.2.0 te gaan gebruik je 200.200.4.254 (en dat is de gi001 interface van R1)
R1 weet immers waar het netwerk 200.200.2.0/24 zich bevindt.

Test nu zelf of elke PC elke andere PC kan pingen ...

Als dat niet lukt ben je misschien vergeten een default gateway in te stellen op de PC's.

Tenslotte is het mogelijk in het netwerk 200.200.4.0/24 zowel R1 als R2 in te stellen als default gateway voor de PC's, kijk zelf wat er gebeurt in simulatie-mode ...
