multi area OSPFv3 (ipv6)

In wat volgt bouwen we een multi-area OSPFv3 netwerk ...
... 100% in ipv6

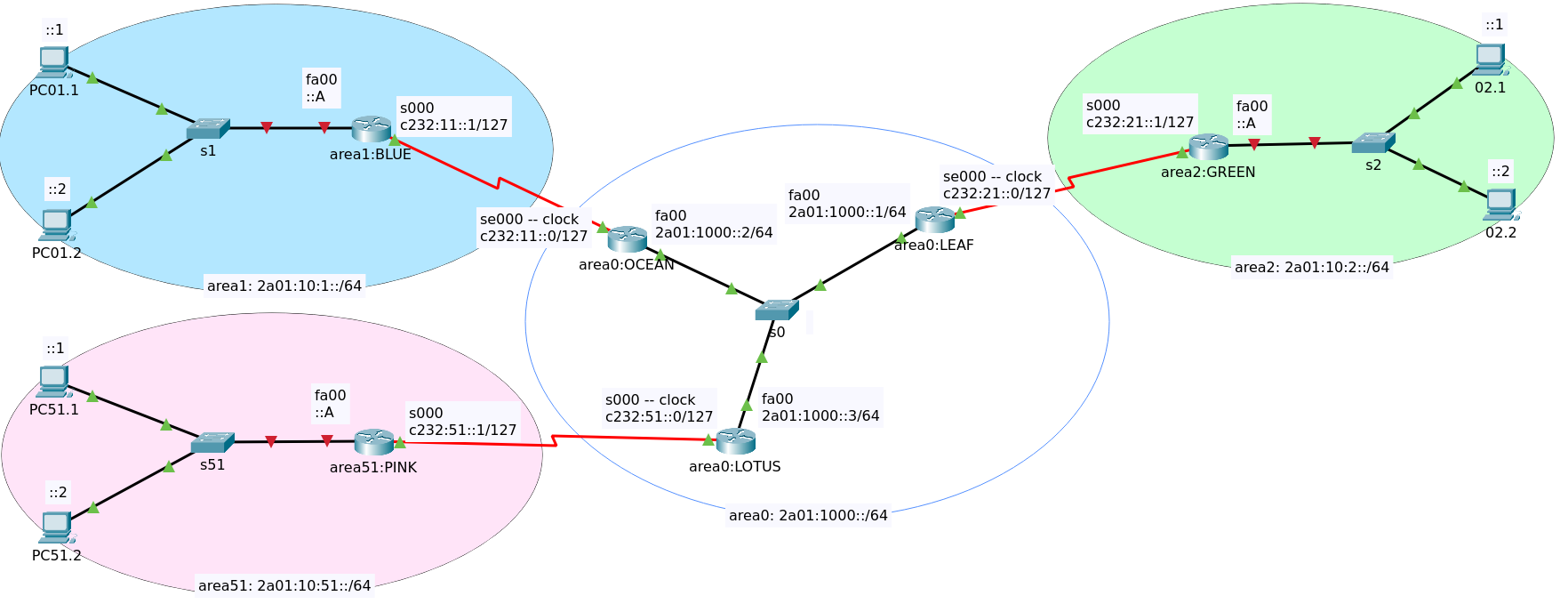

ma-ospfv3-v1


download dit sjabloon voor packettracer: ma-ospfv3-versie-1

We kunnen op deze afbeelding 2 verschillende versies multi-area construeren:

  • een versie waarbij de routers OCEAN, LOTUS en LEAF, alle drie inter-area routers zijn; BLUE, PINK en GREEN zitten dan in hun eigen single area: 1 / 2 / 51 ...
  • een versie waarbij BLUE, PINK en GREEN inter-area-routers zijn; OCEAN, LOTUS en LEAF zitten dan alle drie in area 0


In dit voorbeeld gaan we van start met de eerste versie waarbij OCEAN, LOTUS en LEAF, alle drie inter-area routers zijn.

  • de fast-ethernet interfaces (van die drie routers) zitten dan alle drie in area 0
  • de seriele verbindingen zitten dan in andere area's.
  • de routers in area1, area2 en area51 zijn dan alle drie single area routers.


LET OP !!!
Een veel voorkomende fout is een router-id aan te maken zonder ipv6-prefix  ipv6 router ospf
Dan zijn er twee processen aan het werk, EEn in ipv6 en EEn in ipv4, met allebei hetzelfde process nr.,
en dan werkt de ospf ipv6 niet !!

! goed:
!
ipv6 router ospf 1
 router-id 3.3.3.2
 log-adjacency-changes
!

in plaats van

! slecht:
!
router ospf 1
 router-id 3.3.3.2
 log-adjacency-changes
!



Oplossingen:

Een opgeloste versie: ma-ospfv3-versie-1.5

router LEAF

hostname LEAF
!
ipv6 unicast-routing
!
interface FastEthernet0/0
 no ip address
 ipv6 address 2A01:1000::1/64
 ipv6 ospf 1 area 0
 no shut
!
interface FastEthernet0/1
 no ip address
 shutdown
!
interface Serial0/0/0
 clock rate 64000
 no ip address
 ipv6 address C232:21::0/127
 ipv6 ospf 1 area 2
 no shut
!
interface Serial0/0/1
 no ip address
 no clock rate
 shutdown
!
interface Vlan1
 no ip address
 shutdown
!
ipv6 router ospf 1
 router-id 33.33.33.33
 log-adjacency-changes
!
end


router PINK

hostname PINK
!
ipv6 unicast-routing
!
interface FastEthernet0/0
 no ip address
 ipv6 address 2A01:10:51::A/64
 ipv6 ospf 1 area 51
!
interface FastEthernet0/1
 no ip address
 shutdown
!
interface Serial0/0/0
 no ip address
 ipv6 address C232:51::1/127
 ipv6 ospf 1 area 51
 no shut
!
interface Serial0/0/1
 no ip address
 no clock rate
 shutdown
!
interface Vlan1
 no ip address
 shutdown
!
ipv6 router ospf 1
 router-id 51.51.51.51
 log-adjacency-changes
!
end
