ACLs PT-oef volgens LAB 5.5.1

bron: 5.5.1 Packet Tracer: IPv4 ACL Implementation Challenge (ccna3-2025)
doel: configureer standard named ACLs op een router
achtergrond / scenario: in deze activiteit configureert u standard en extended ACLs en standard named ACLs en extended named ACL's om te voldoen aan beveiligings vereisten.

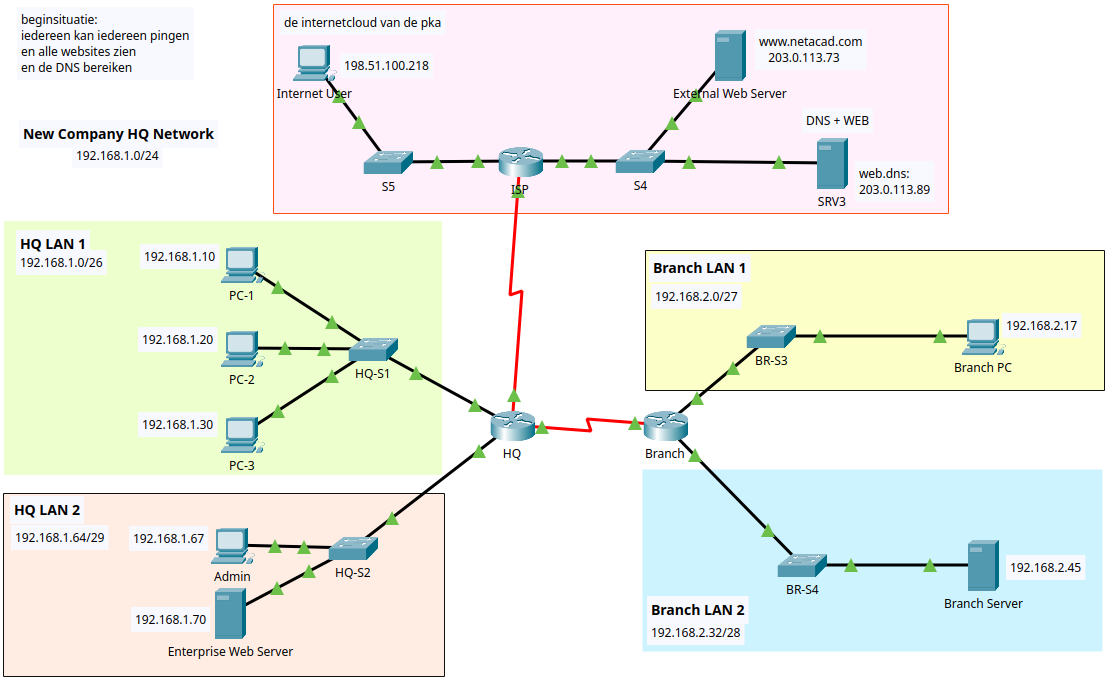

1. schema:

551-acls

2. download de PKT:

    ccna3-2025 -- PKT-LAB 5.5.1: 5.5.1-acls


3. adres tabel:

Branch  G0/0/0  192.168.1.1/26
        G0/0/1  192.168.1.65/29
        S0/1/0  192.0.2.1/30
        S0/1/1  192.168.3.1/30

HQ      G0/0/0  192.168.2.1/27
        G0/0/1  192.168.2.33/28
        S0/1/1  192.168.3.2/30

PC-1    192.168.1.10/26
PC-2    192.168.1.20/26
PC-3    192.168.1.30/26
Admin   192.168.1.67/29

Enterprise Web Server       192.168.1.70/29
Branch     PC               192.168.2.17/27
Branch Server               192.168.2.45/28
Internet User               198.51.100.218/24
External Web Server         203.0.113.73/24

4. opdrachten:

  • Configureer een router met standard named ACL's,
  • Configureer een router met extended named ACL's,
  • Configureer een router met extended ACL's, om te voldoen aan specifieke vereisten.
  • Configureer een ACL om de toegang tot terminallijnen (vty) van network devices te beheren.
  • Configureer de correcte routerinterfaces met ACL's en in de juiste richting.
  • Controleer de werking van de geconfigureerde ACL's.

5. instructies:

controleer de verbindingen in New Company Network:

Test eerst de connectiviteit op het netwerk voordat je de ACL's configureert. Alle hosts moeten alle andere hosts kunnen pingen.

BELANGRIJK:

  • Gebruik geen expliciete 'deny'-instructies aan het einde van uw ACL's.
  • Gebruik waar mogelijk de afkorting (host en any).
  • Schrijf uw ACL-instructies in de volgorde waarin ze hier
    worden gespecificeerd om aan de vereisten te voldoen.
  • Plaats uw ACL's op de beste plaats en in de juiste richting.

6. Eindelijk, de ACLs -- configureer ACLs met de volgende vereisten:

ACL 101
Maak ACL 101 aan.
Blokkeer FTP-toegang tot de Enterprise Web Server vanaf het internet.
ICMP-verkeer vanaf internet naar hosts op HQ LAN 1 mag niet.
Sta al het overige verkeer toe.

ACL 111
Geef ACL-nummer 111.
Geen enkele host in HQ LAN 1 mag toegang hebben tot de Branch Server.
Alle overige verkeer moet worden toegestaan.

ACL vty_block
Maak een named standaard-ACL. Gebruik de naam "vty_block".
De naam van uw ACL moet exact overeenkomen met deze naam.
If you define an ACL named "vty_block", then when you apply it to an interface (or any other feature that uses ACLs), you must use "vty_block" exactly, including capitalization and any other special characters.
Alleen adressen van "HQ LAN 2"-netwerk mogen
toegang hebben tot de VTY-lijnen van de HQ-router

ACL branch_to_hq
Maak een named extended ACL met de naam "branch_to_hq".
De naam van uw ACL moet exact overeenkomen met deze naam.
Geen enkele host op een van de branch-LAN's mag toegang
krijgen tot HQ LAN 1.
Gebruik één access list statement voor elk van de BRANCH-LAN's.
Al het overige verkeer moet worden toegestaan.

7. controleer de werking van de ACLs:

Voer de hierna volgende verbindingstests uit tussen apparaten in de topologie en controleer of ze succesvol zijn. Opmerking: gebruik show ip access-lists om de werking van de ACL te controleren. Gebruik clear access list counters om de counters te resetten.

Stuur een ping van de filiaal-PC naar de Enterprise-Web-Server. Is dit gelukt en waarom? Welke ACL-instructie heeft de ping tussen deze twee apparaten toegestaan ​​of geweigerd? Vermeld de naam of het nummer van de access-list, de router waarop deze is toegepast en de specifieke ACL-regel waarop er een match was.

Probeer te pingen van PC-1 op HQ LAN 1 naar de filiaal-server. Lukt dit? Waarom? Welke ACL-instructie heeft de ping tussen deze twee apparaten toegestaan ​​of geweigerd?

Open een webbrowser op de externe server en probeer een webpagina op te roepen die is opgeslagen op de Enterprise Web Server. Lukt dit? Leg uit waarom.
Welke ACL-instructie heeft de ping tussen deze twee apparaten toegestaan ​​of geweigerd?

8. Test de verbinding naar een interne server vanaf het internet

Probeer vanaf de command-line op de pc van de internet-user-pc een FTP-verbinding te maken met de branch server. Is de FTP-verbinding gelukt?

Welke access-list moet worden aangepast om te voorkomen dat gebruikers vanaf het internet FTP-verbindingen maken met de filiaalserver?
Welke instructie(s) moeten aan de access-list worden toegevoegd om dit verkeer te verbieden?


(een mogelijke oplossing van de ACLs:)
ACL 1
HQ(config)#access-list 101 deny tcp any host 192.168.1.70 eq ftp
HQ(config)#access-list 101 deny icmp any 192.168.1.0 0.0.0.63
HQ(config)#access-list 101 permit ip any any
HQ(config)#interface Serial0/1/0
HQ(config-if)#ip access-group 101 in

ACL 2
HQ(config)#access-list 111 deny ip any host 192.168.2.45
HQ(config)#access-list 111 permit ip any any
HQ(config)#interface GigabitEthernet0/0/0
HQ(config-if)#ip access-group 111 in

ACL vty_block
HQ(config)#ip access-list standard vty_block
HQ(config-std-nacl)#permit 192.168.1.64 0.0.0.7
HQ(config-std-nacl)#line vty 0 4
HQ(config-line)#access-class vty_block in

ACL branch_to_hq
Branch(config)#ip access-list extended branch_to_hq
Branch(config-ext-nacl)#deny ip 192.168.2.0 0.0.0.31 192.168.1.0 0.0.0.63
Branch(config-ext-nacl)#deny ip 192.168.2.32 0.0.0.15 192.168.1.0 0.0.0.63
Branch(config-ext-nacl)#permit ip any any
Branch(config-ext-nacl)#interface Serial0/1/1
Branch(config-if)#ip access-group branch_to_hq out
